Тормозной цилиндр

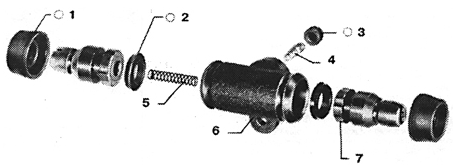

Рабочий тормозной цилиндр Рабочий тормозной цилиндр1. Защитный колпак 2. Манжета 3. Пылезащитный колпачок 4. Клапан выпуска воздуха 5. Пружина 6. Корпус тормозного цилиндра колеса 7. Поршень

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять тормозной барабан (см. подраздел 7.7) и тормозные колодки (см. подраздел 7.8).2. Ослабить накладную гайку тормозного трубопровода, не отвинчивая.3. Вывинтить сзади тормозной опоры винт крепления тормозного цилиндра.

Предупреждение Если будет ремонтироваться старый тормозной цилиндр, устанавливать полный ремонтный комплект. При отсутствии достаточных навыков доверить проведение работ СТО.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подложить ветошь под щиток тормозной опоры.2. Вывинтить клапан выпуска воздуха.3. Отвинтить гайку тормозного трубопровода и тут же привинтить к новому тормозному цилиндру от руки. Этим достигается меньшая потеря тормозной жидкости.4. Ввинтить винт крепления тормозного цилиндра и затянуть моментом 20 Н·м.5. Зажать не сильно моментом 5 Н·м накидную гайку тормозного трубопровода, no- возможности, открытым накидным ключом.6. Установить тормозной барабан и тормозные колодки.7. Выпустить воздух из тормозной системы (см. подраздел 7.12).
