Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхнюю панель отделки (стрелками показаны крепежные зажимы).

2. Снимите боковые панели отделки.

3. Открутите крепежные винты по бокам и сверху главной панели отделки.

4. Открутите крепежные винты, расположенные в углублении ручки.

5. Снимите панель отделки.

ЗАМОК

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините тяги и разъем подключения от замка.

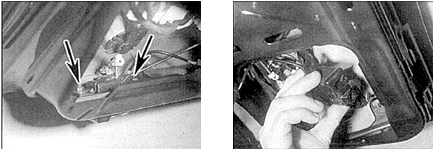

2. Открутите крепежные гайки (стрелки) и снимите замок.

КОЖУХ БАРАБАНА ЗАМКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините тяги от барабана замка. Отсоедините разъем подключения.

2. Открутите крепежные гайки (стрелки) и снимите барабан замка.

РУЧКА ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите двигатель стеклоочистителя.

2. Освободите крепежные зажимы и отсоедините тяги от ручки.

3. Открутите крепежные болты (стрелки) и снимите ручку.

Установка

Установка проводится в обратном порядке снятия.

При установке используйте регуляторы (указаны стрелками) для регулировки длины тяг.
