Замена охлаждающей жидкости
Страница 1

ОБЩИЕ СВЕДЕНИЯ

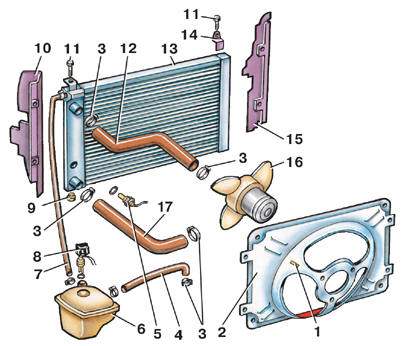

Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л

1 – скоба крепления проводов электровентилятора; 2 – кожух вентилятора; 3 – хомут; 4 – шланг слива жидкости из расширительного бачка; 5 – термовыключатель электровентилятора; 6 – расширительный бачок; 7 – пароотводящая трубка; 8 – пробка расширительного бачка; 9 – резиновая втулка; 10 – левый кожух радиатора; 11 – болт крепления радиатора; 12 – шланг подводящий радиатора; 13 – радиатор; 14 – съемный кронштейн крепления радиатора; 15 – правый кожух радиатора; 16 – электровентилятор; 17 – шланг отводящий радиатора

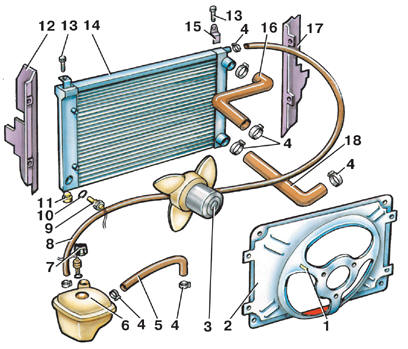

Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,6 и 1,8 Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л

1 – скоба крепления проводов электровентилятора; 2 – кожух вентилятора; 3 – электровентилятор; 4 – хомут; 5 – шланг слива жидкости из расширительного бачка; 6 – расширительный бачок; 7 – пробка расширительного бачка; 8 – пароотводящий шланг; 9 – термовыключатель вентилятора; 10 – уплотнительное кольцо; 11 – резиновая втулка; 12 – левый кожух радиатора; 13 – болт крепления радиатора; 14 – радиатор; 15 – съемный кронштейн крепления радиатора; 16 – шланг подводящий радиатора; 17 – правый кожух радиатора; 18 – шланг отводящий радиатора

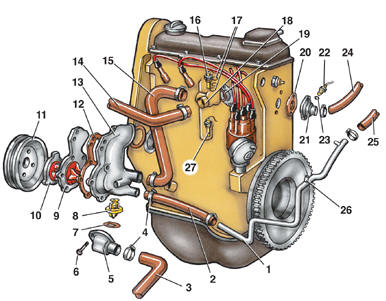

Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л

1 – сливная трубка отопителя; 2 – соединительный шланг; 3 – шланг отводящий радиатора; 4 – хомут; 5 – крышка гнезда термостата; 6 – болт крепления крышки; 7 – уплотнительное кольцо; 8 – термостат; 9 – крышка водяного насоса; 10 – фланец крепления шкива; 11 – шкив; 12 – прокладка; 13 – корпус водяного насоса; 14 – шланг подводящий радиатора; 15 – шланг; 16 – термовыключатель подогревателя впускной трубы; 17 – уплотнительное кольцо; 18 – патрубок рубашки охлаждения; 19 – уплотнительное кольцо патрубка; 20 – прокладка; 21 – патрубок отбора жидкости в отопитель; 22 – датчик температуры охлаждающей жидкости; 23 – уплотнительное кольцо датчика; 24 – шланг подвода жидкости к отопителю; 25 – сливной шланг отопителя; 26 – патрубок сливного шланга расширительного бачка; 27 – термовыключатель заслонки автоматического пускового устройства

Предупреждение Сливать жидкость из системы охлаждения и открывать пробку расширительного бачка можно только на холодном двигателе, во избежание получения ожогов.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Открыть кран отопителя, для чего рычаг крана отопителя на панели приборов установить в положение «Нагрев».2. У двигателей рабочим объемом 1,1 и 1,3 л отсоединить отводящий шланг 17 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) от патрубка радиатора 13. Снять пробку 8 расширительного бачка 6.3. У двигателей рабочим объемом 1,6 и 1,8 л и дизельных двигателей отсоединить шланг 18 (cм. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) от крышки 5 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) гнезда термостата и шланг 2 от водяного насоса. Снять пробку 7 (cм. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) с расширительного бачка 6.4. После того как сольется вся жидкость, подсоединить шланги.5. Залить свежую жидкость в расширительный бачок до метки «мах». Завернуть пробку расширительного бачка.6. Запустить двигатель.

Страницы: 1 2
