Термостат

ОБЩИЕ СВЕДЕНИЯ

Детали системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л Детали системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л

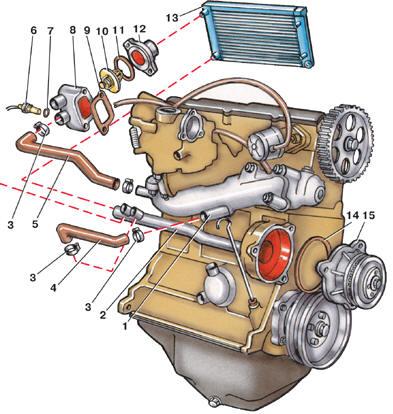

1 – патрубок впускной трубы; 2 – сливная трубка; 3 – хомут; 4 – шланг слива жидкости из впускной трубы; 5 – шланг подвода жидкости к впускной трубе; 6 – датчик температуры охлаждающей жидкости; 7 – уплотнительное кольцо; 8 – корпус гнезда термостата; 9 – прокладка; 10 – термостат; 11 – уплотнительное кольцо; 12 – крышка гнезда термостата; 13 – радиатор; 14 – уплотнительное кольцо; 15 – водяной насос

Термостат установлен у двигателей рабочим объемом 1,1 и 1,3 л в корпусе 8 (cм. рис. Детали системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) гнезда термостата, а у двигателей рабочим объемом 1,6 и 1,8 л – в нижней части корпуса 13 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) водяного насоса. Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить жидкость из системы охлаждения двигателя.2. У двигателей рабочим объемом 1,1 и 1,3 л отсоединить шланг 12 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) от крышки 12 (cм. рис. Детали системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л). Отвернуть болты крепления крышки и снять крышку 12 с уплотнительным кольцом 11. Вынуть термостат 10.3. У двигателей рабочим объемом 1,6 и 1,8 л отсоединить шланг 18 (cм. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) от крышки 5 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л). Отвернуть болты 6 и снять крышку 5 с уплотнительным кольцом 7. Вынуть термостат 8.4. Проверить термостат. Для этого измерить длину термостата, как указано в пункте 5. Подвесить термостат в сосуде с водой, нагретой до температуры 70–75° С, так, чтобы он не касался стенок. Постепенно нагревать воду в сосуде, постоянно перемешивая ее, чтобы температура воды была во всем объеме одинаковой. При температуре 88° С клапан термостата должен начать открываться. Нагреть термостат до 102° С, при этой температуре клапан термостата должен полностью открыться.

5. Измерить длину термостата в нагретом

5. Измерить длину термостата в нагретом состоянии (А). Его длина должна увеличиться на 7 мм. Дать термостату остыть и измерить его длину в холодном состоянии (а). Она должна быть такой же, как до нагревания. Если указанные условия не выполняются, значит термостат неисправен и его нужно заменить.6. Установить термостат в порядке, обратном снятию. При установке заменить уплотнительное кольцо, болты крышки гнезда термостата затянуть моментом 10 Н·м (1,0 кгс·м).
